KEITH WALKING FLOOR SYSTEMS

可動式床システム

ダンプアップせず安全に積荷を排出

排出の仕組み

1

床板24枚のうち8枚が前方に254mm移動します。その時積荷は床板との摩擦抵抗が少ないので、移動しません。

2

残りの16枚のうち8枚の板が前方に 254mm移動します。その時積荷は床板との摩擦抵抗が少ないので、移動しません。

3

残った8枚の板が前方に254mm移動します。その時積荷は床板との摩擦抵抗が少ないので、移動しません。

4

床板がすべて前方に移動したところで24枚の板が揃って後方へ254mm移動します。その時床板と積荷の摩擦抵抗が大きいため積荷は後方へ移動します。

このサイクルの繰り返しによって積荷は後方に移動して排出されます。双方向システムなので、逆サイクルさせることによって、後方からのパレット等の積み込みも可能です。

キース社供給パワーユニットは国内最大パワー

GVW25トン車級以上に搭載される油圧ドライブは国内最大のパワーとストローク量を誇ります。
ダブルロッド配列方式を採用することによって、パワフルかつスピーディーな荷降ろしを実現しました。

仕組み

積荷に合わせた床板をご提供します

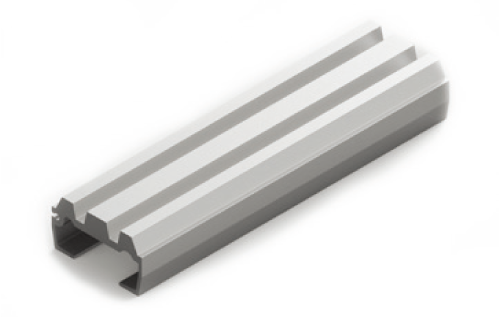

床板イメージ標準的アルミニウム3/4インチCWSインパクト

山形強化タイプ

(アルミ製19mm)

床板イメージ

フラットタイプ

(アルミ製9.5mm)

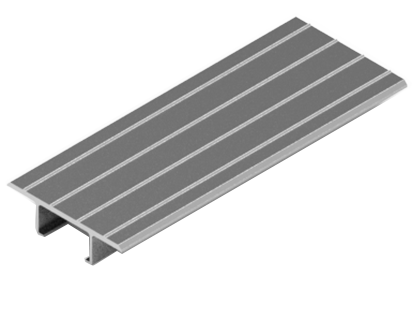

床板イメージプレッシャーシールシリーズ

プレッシャーシールタイプ

(アルミ製4.8mm)

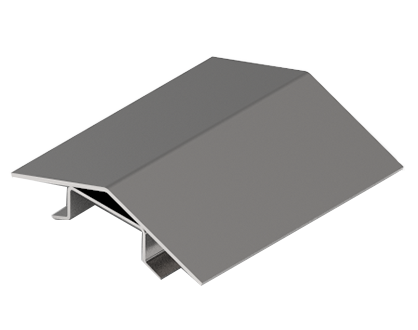

床板イメージV-9シリーズ

Vフロアー

(スチール製4mmV型)

床板イメージKRFシリーズステンレス製

ステンレスタイプ

(ステンレス製2mm)

ご使用に合わせたボディに架装

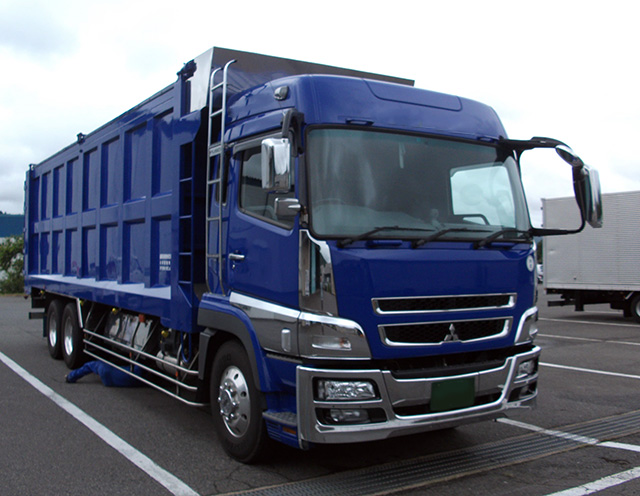

25tシャーシ(鉄箱)

25tシャーシ(鉄箱)

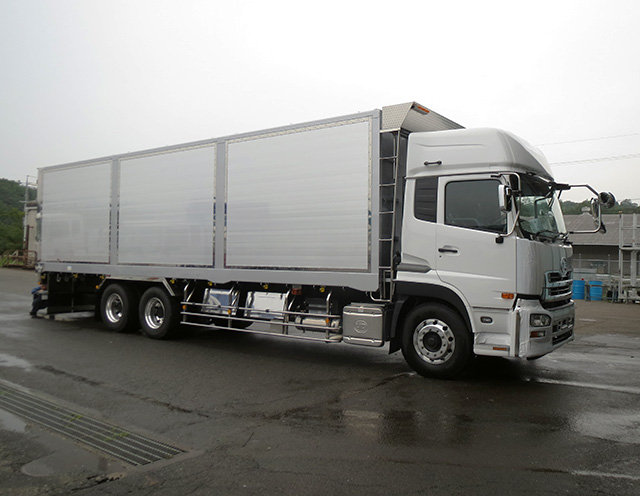

25tシャーシ(アルミブロック)

25tシャーシ(アルミブロック)

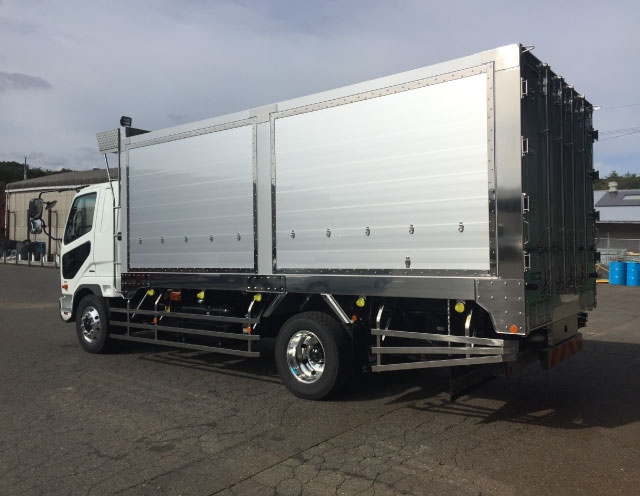

14.5tシャーシトラックタイプ 3方アルミブロック立上

14.5tシャーシ(アルミブロック)

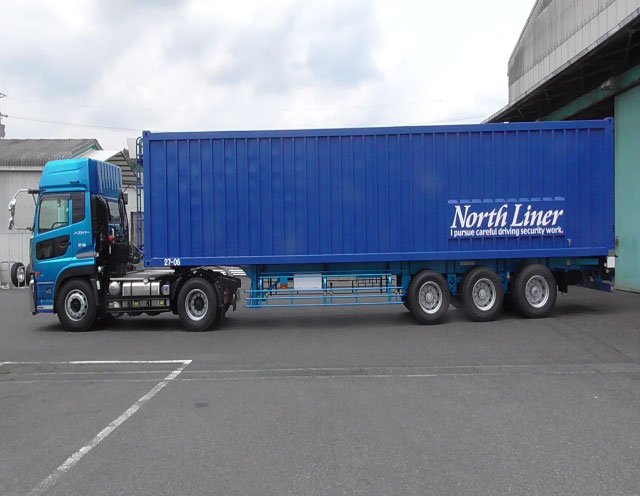

40ft海上コンテナ積載 トレーラータイプ

40ft海上コンテナタイプ

オプション

作業効率を更に上げるためのお客様にあったオプションをご用意

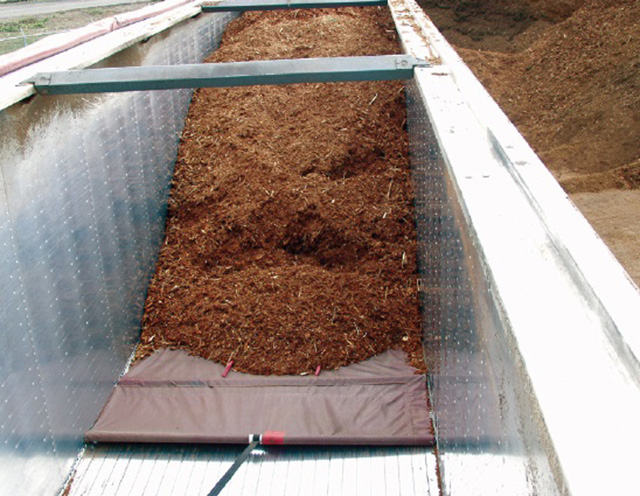

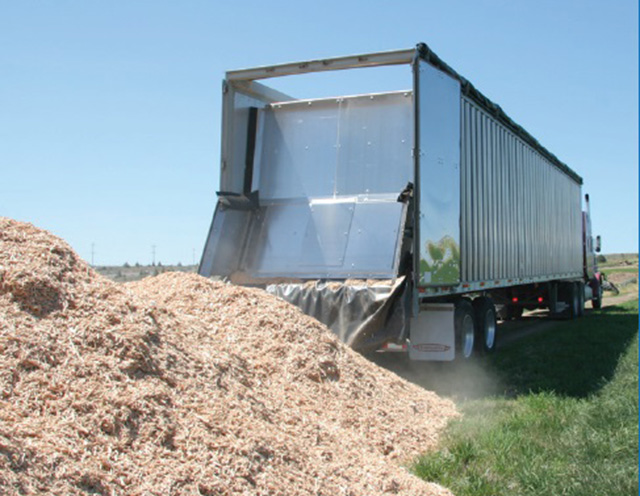

スイープシステム

スイープシステム

荷台床面の清掃時間を大幅短縮

Vフロアスイープ仕様

Vフロアスイープ仕様

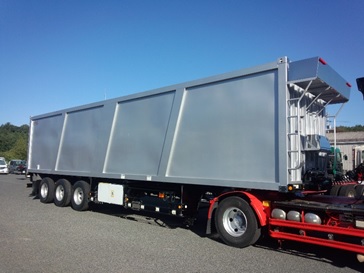

スウェーデン鋼ハードックス450仕様

スウェーデン鋼ハードックス450仕様

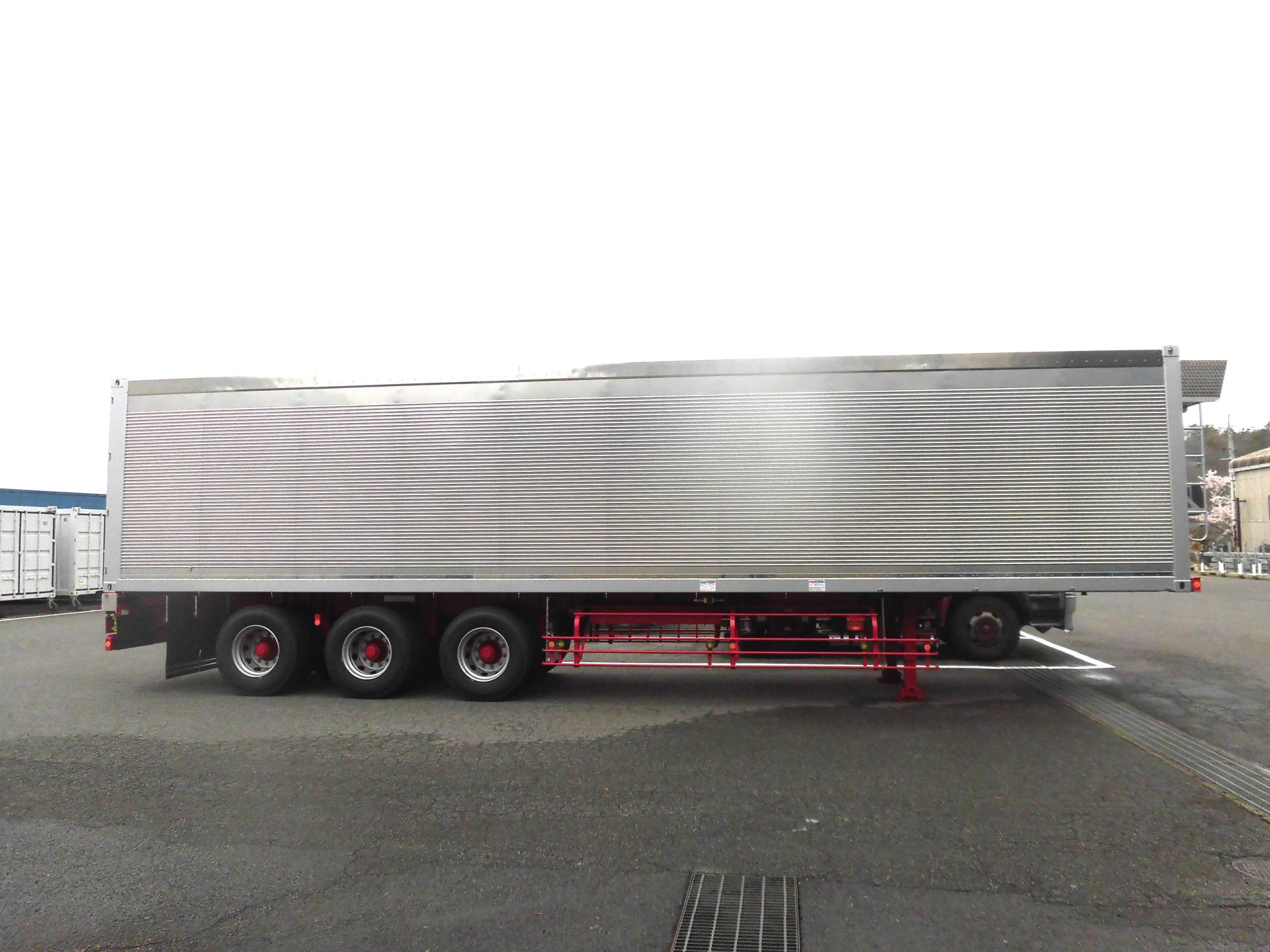

サイドアルミコルゲート板張り仕様

サイドアルミコルゲート板張り仕様

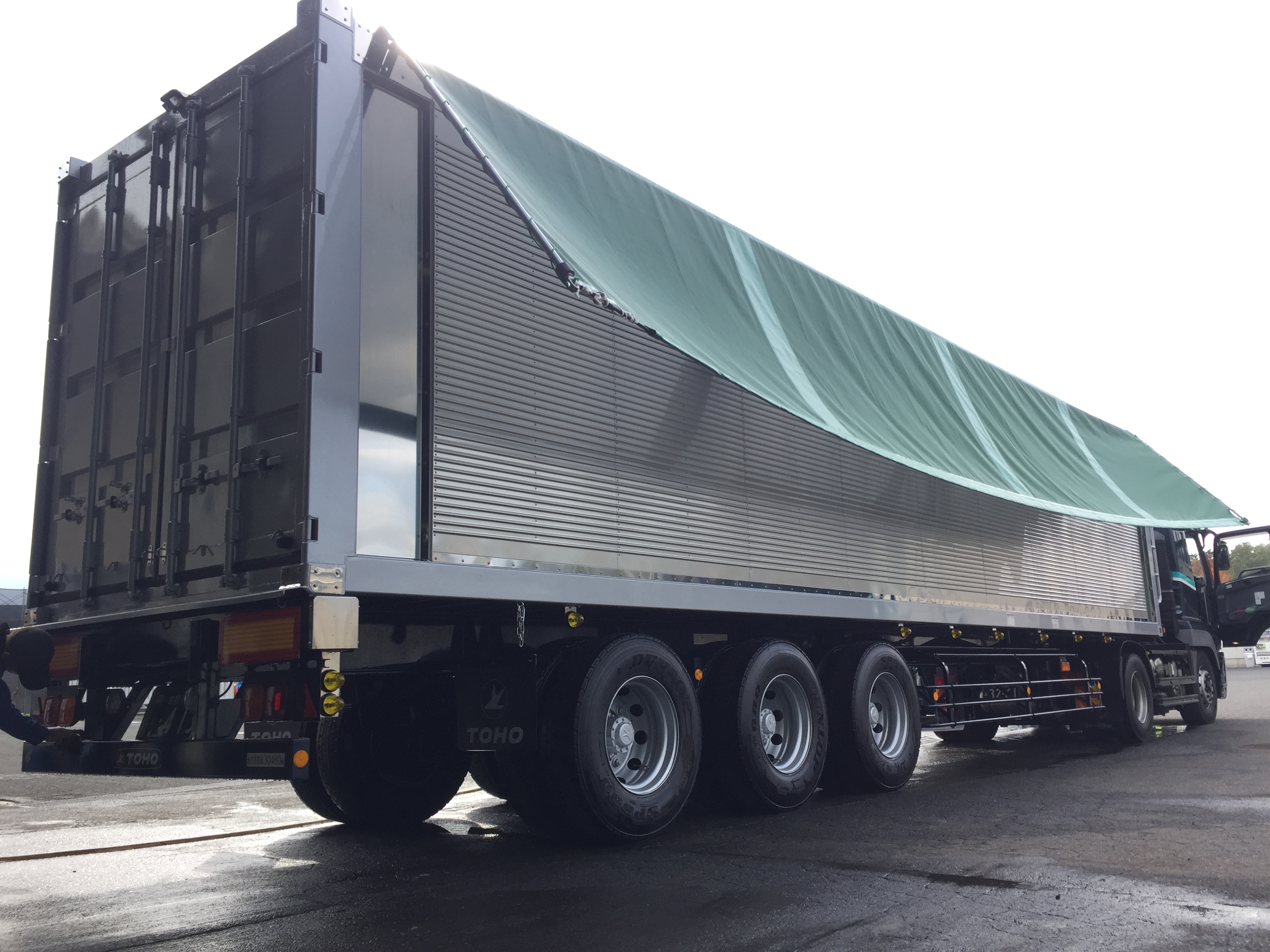

コボレーン仕様

コボレーン仕様
